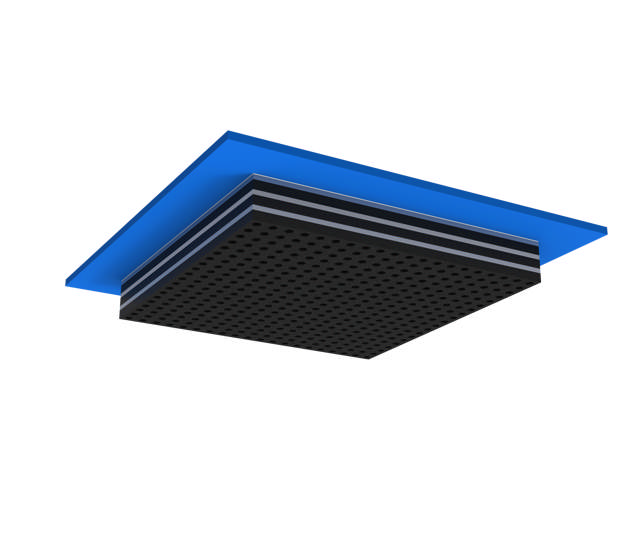

Calenberg Flächenloch Z/Glide er et stålarmeret glideleje udviklet til konstruktioner med store vandrette forskydninger.

Lejet anvendes, når et fastlejes forskydningskapacitet overskrides, og der kræves kontrolleret glidning under last.

Tekniske nøgledata

• Type: stålarmeret glideleje (elastomer + glideelement)
• Belastningsevne: formatafhængig op til 25 MPa (25 N/mm²)
• Funktion: optagelse af store vandrette forskydninger og rotation
• Anvendelsestype: alternativ til fastleje, når deformationer overstiger grænseværdier
• Udførelser: kan leveres med hul til dorn i grunddel og langhul i glideplade
• Konstruktion: robust stålarmeret opbygning sikrer høj tryk- og forskydningsstyrke

Produktfordele

• Muliggør kontrolleret glidning ved store forskydningspåvirkninger
• Belastning op til 25 MPa – egnet til tunge konstruktioner
• Stålarmeret konstruktion for maksimal stabilitet
• Reducerer spændinger i konstruktionen ved bevægelse
• Kan tilpasses projektspecifikt (hul for dorn / langhul i glideplade)
• Kombinerer bæreevne, rotationsoptagelse og glidemulighed
• Ideel til både præfabrikerede og in-situ konstruktioner

Anvendelse

Calenberg Type Z/Glide anvendes i konstruktioner, hvor der forekommer betydelige vandrette bevægelser, som et traditionelt fastleje ikke kan håndtere.

Typiske brugsscenarier omfatter:

• broer og overgangskonstruktioner
• store betonelementer med termiske bevægelser
• stålkonstruktioner med høje forskydningspåvirkninger
• maskinfundamenter med dynamiske vandrette kræfter

Glidelejet sikrer optimal kraftfordeling og bevægelsestolerance, hvilket giver en sikker og langtidsholdbar løsning i konstruktioner med både statiske og dynamiske påvirkninger.

Referenceprojekt: European Spallation Source, Lund Sverige

Link til referenceprojekt med Type Z glideleje fra Calenberg
